1  總    則

1.0.1  為了提高工業金屬管道工程的施工水平，保證工程質量，制訂本規范。

1.0.2  本規范適用于設計壓力不大于42MPa，設計溫度不超過材料允許的使用溫度的工業金屬管道(以下簡稱“管道”)工程的施工及驗收。

1.0.3  本規范不適用于核能裝置的專用管道、礦井專用管道、長輸管道。

1.0.4  管道的施工應按設計文件施行。當修改設計時，應經原設計單位確認，并經建設單位同意。

1.0.5  現場組裝的機器或設備所屬管道，應按制造廠的技術文件施行，但質量標準不得低于本規范的規定。

1.0.6  管道的施工除應執行本規范的規定外，尚應執行國家現行有關標準、規范的規定。

2  術    語

2.0.1  管道  piping

由管道組成件和管道支承件組成，用以輸送、分配、混合、分離、排放、計量、控制或制止流體流動的管子、管件、法蘭、螺栓連接、墊片、閥門和其他組成件或受壓部件的裝配總成。

2.0.2  管道組成件  piping components

用于連接或裝配管道的元件。它包括管子、管件、法蘭、墊片、緊固件、閥門以及膨脹接頭、撓性接頭、耐壓軟管、疏水器、過濾器和分離器等。

2.0.3  管道支承件  pipe supporting elements

管道安裝件和附著件的總稱。

2.0.4  安裝件  fixtures

將負荷從管子或管道附著件上傳遞到支承結構或設備上的元件。它包括吊桿、彈簧支吊架、斜拉桿、平衡錘、松緊螺栓、支撐桿、鏈條、導軌、錨固件、鞍座、墊板、滾柱、托座和滑動支架等。

2.0.5  附著件  structural attachment5

用焊接、螺栓連接或夾緊等方法附裝在管子上的零件，它包括管吊、吊(支)耳、圓環、夾子、吊夾、緊固來板和裙式管座等。

2.0.6  劇毒流體  lethal fluid

如有極少量這類物質泄漏到環境中，被人吸入或與人體接觸，即使迅速治療、也能對人體造成嚴重的相難以治療的傷害的物質。相當于現行國家標準《職業性接觸毒物危害程度分級》中Ⅰ級危害程度的毒物。

2.0.7  有毒流體  toxic fluid

這類物質泄漏到環境中。被人吸入或與人體接觸，如治療及時不致于對人體造成不易恢復的危害。相當于現行國家標準《職業性接觸毒物危害程度分級》中Ⅱ級及以下危害程度的毒物。

2.0.8  可燃流體  flammable fluid

在生產操作條件下，可以點燃和連續燃燒的氣體或可以氣化的液體。

2.0.9  流體輸送管道  fluid transportation piping

系指設計單位在綜合考慮了流體性質、操作條件以及其它構成管理設計等基礎因素后，在設計文件中所規定的輸送各種流體的管道。流體可分為劇毒流體、有毒流體、可燃流體、非可燃流體和無毒流體。

2.0.10  熱彎  hot bending

溫度高于金屬臨界點AC1時的彎管操作，

2.0.11  冷彎  cold bending

溫度低于金屬臨界點AC1時的彎管操作。

2.0.12  熱態緊固  tightening in hot condition

防止管道在工作溫度下，因受熱膨脹招致可拆連接處泄漏而進行的緊固操作。

2.0.13  冷態緊固  tightening in cold condition

防止管道在工作溫度下，固冷縮招致可拆連接處泄漏而進行的緊固操作。

2.0.14  100%射線照相檢驗  100%radiographic examination

對指定的一批管道的全部環向?qū)�接焊縫所作的全圓周射線檢驗和對縱焊縫所作的全長度射線檢驗。

2.0.15  抽樣射線照相檢驗  random radi08raphic examinat60n

在一批指定的管道中，對某一規定百分比的環向?qū)�接焊縫所作的全圓周的射線檢驗。它只適用于環向?qū)�接焊縫。

2.0.16  壓力試驗  Pressure test

以液體或氣體為介質，對管道逐步加壓，達到規定的壓力，以檢驗管道強度和嚴密性的試驗。

2.0.17  泄漏性試驗  1eak test

以氣體為介質，在設計壓力下，采用發泡劑、顯色劑、氣體分子感測儀或其他專門手段等檢查管道系統中泄漏點的試驗。

2.0.18  復位  recovering the original state

已安裝合格的管道，拆開后重新恢復原有狀態的過程。

2.0.19  單線圖  isometric diagram

將每條管道按照軸側投影的繪制方法，畫成以單線表示的管道空視圖。

2.0.20  自由管段  pipe—segments to be prefabricated

在管道預制加工前，按照單線圖選擇確定的可以先行加工的管段。

2.0.21  封閉管段  Pipe segments for dimension adjustment

在管道預制加工前，按照單線圖選擇確定的、經實測安裝尺寸后再行加工的管段。

3 管道組成件及管道支承件的檢驗

3.0.1  管道組成件及管道支承件必須具有制造廠的質量證明書，其質量不得低于國家現行標準的規定。

3.0.2  管道組成件及管道支承件的材質、規格、型號、質量應符合設計文件的規定，并應按國家現行標準進行外觀檢驗，不合格者不得使用。

3.0.3  合金鋼管道組成件應采用光譜分析或其他方法對材質進行復查，并應做標記。合金鋼閥門的內件材質應進行抽查，每批(同制造廠、同規格、同型號、同時到貨，下同)抽查數量不得少于1個。

3.0.4  防腐襯里管道的襯里質量應符合國家現行標準《工業設備、管道防腐蝕工程施工及驗收規范》的規定。

3.0.5  下列管道的閥門,應逐個進行殼體壓力試驗和密和密封試驗。不合格者，不得使用。

3.0.5.1  輸送劇毒流體、有毒流體、可燃流體管道的閥門；

3.0.5.2  輸送設計壓力大于1MPa或設計壓力小于等于1MPa且設計溫度小于-29℃或大于186℃的非可燃流體、無毒流體管道的閥門。

3.0.6  輸送設計壓力小于等于lMPa且設計溫度為－29～186℃的非可燃流體，無毒流體管道的閥門，應從每批中抽查10%，且不得少于1個，進行殼體壓力試驗和密封試驗。當不合格時，應加倍抽查，仍不合格時，該批閥門不得使用。

3.0.7  閥門的殼體試驗壓力不得小于公稱壓力的1.5倍，試驗時間不得少于5min，以殼體填料無滲漏為合格；密封試驗宜以公稱壓力進行．以閥瓣密封面不漏為合格。

3.0.8  試驗合格的閥門，應及時排盡內部積水，并吹干。除需要脫脂的閥門外，密封面上應涂防銹油，關閉閥門，封閉出入口，做出明顯的標記，并應按本規范附錄A第A.0.1條規定的格式填寫“閥門試驗記錄”。

3.0.9  公稱壓力小于1MPa，且公稱直徑大于或等于600mm的閘閥，可不單獨進行殼體壓力試驗和閘板密封試驗。殼體壓力試驗宜在系統試壓時按管道系統的試驗壓力進行試驗，閘板密封試驗可采用色印等方法進行檢驗，接合面上的色印應連續。

3.0.10  安全閥應按設計文件規定的開啟壓力進行試調。調壓時壓力應穩定，每個安全閥啟閉試驗不得少于3次。調試后應按本規范附錄A第A．o．2條規定的格式填寫“安全閥最初調試記錄”。

3.0.11  帶有蒸汽夾套的閥門，夾套部分應以1.5倍的蒸汽工作壓力進行壓力試驗。

3.0.12  設計文件要求進行低溫沖擊韌性試驗的材料，供貨方應提供低溫沖擊韌性試驗結果的文件，其指標不得低于設計文件的規定。

3.0.13  設計文件要求進行晶間腐蝕試驗的不銹鋼管子及管件，供貨方應提供晶間腐蝕試驗結果的文件，其指標不得低于設計文件的規定。

3.0.14  管道組成件及管道支承件在施工過程中應妥善保管，不得混淆或損壞，其色標或標記應明顯清晰。材質為不銹鋼、有色金屬的管道組成件及管道支承件，在儲存期間不得與碳素鋼接觸。暫時不能安裝的管子，應封閉管口。

 4  管 道 加 工

4.1  管子切割

4.1.1  管子切斷前應移植原有標記。低溫鋼管及鈦管，嚴禁使用鋼印。

4.1.2  碳素鋼管、合金鋼管宜采用機械方法切割。當采用氧乙炔火焰切割時，必須保證尺寸正確和表面平整。

4.1.3  不銹鋼管、有色金屬管應采用機械或等離子方法切割。不銹鋼管及鈦管用砂輪切割或修磨時，應使用專用砂輪片。

4.1.4  鍍鋅鋼管宜用鋼鋸或機械方法切割。

4.1.5  管子切口質量應符合下列規定：

4.1.5.1  切口表面應平整，無裂紋、重皮、毛刺、凸凹、縮口、熔渣、氧化物、鐵屑等。

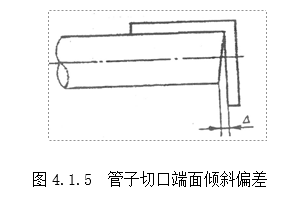

4.1.5.2  切口端面傾斜偏差△(圖4.1.5)不應大于管子外徑的1%，且不得超過3mm。

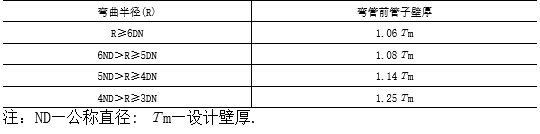

4.2.1  彎管宜采用壁厚為正公差的管子制作。當采用負公差的管子制作彎管時，管子彎曲半徑與彎管前管子壁厚的關系宜符合表4.2.1的規定。

彎曲半徑與管子壁厚的關系

表4.2.1

4.2.2  高壓鋼管的彎曲半徑宜大于管子外徑的5倍。其他管子的彎曲半徑宜大于管子外徑的3.5倍。

4.2.3  有縫管制作彎管時，焊縫應避開受拉(壓)區；

4.2.4  鋼管應在其材料特性允許范圍內冷彎或熱彎。

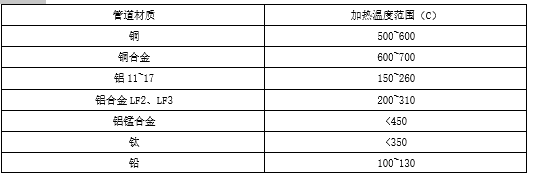

4.2.5  有色金屬管加熱制作彎管時，其溫度范圍應符合表4.2.5的規定：

有色金屬管加熱溫度范圍

表4.2.5

4.2.6  采用高合金鋼管或有巴金屬管制作彎管．宜采用機械方法；當充砂制作彎管時,不得用鐵錘敲擊.鉛管加熱制作彎管時，不得充砂。

4.2.7  鋼管熱彎或冷彎后的熱處理、應符合下列規定：

4.2.7.1  除制作彎管溫度自始至終保持在900℃以上的情況外、壁厚大于19mm的碳素鋼管制作彎管后，應按表4.2.7的規定進行熱處理。

4.2.7.2  當表4.2.7所列的中、低合金鋼管進行熱彎時，對公稱直徑大于或等于100mm，或壁厚大于或等于13mm的，應按設計文件的要求進行完全退火正火加回火或回處理。

4.2.7.3  當表4.2.7所列的中、低合金鋼管進行冷彎時，對公稱直徑大于或等于100mm、或壁厚大于或等于13mm的，應按表4.2.7的要求進行熱處理。

4.2.7.4  奧氏體不銹鋼管制作的彎管．可不進行熱處理：當設汁文件要求熱處理時，應按設計文件規定進行。

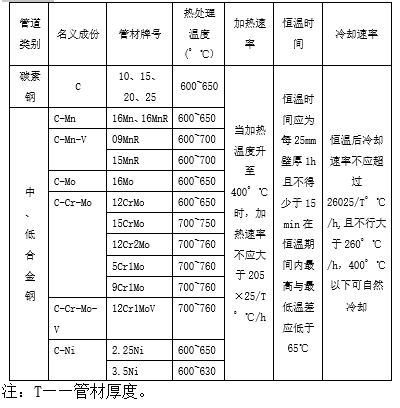

常用管樹熱處理?xiàng)l件

表4.2.7

4.2.8  彎管質量應符合下列規定：

4.2.8.1  不得有裂紋(目測或依據設計文件規定)。

4.2.8.2  不得存在過燒、分層等缺陷。

4.2.8.3  不宜有皺紋。

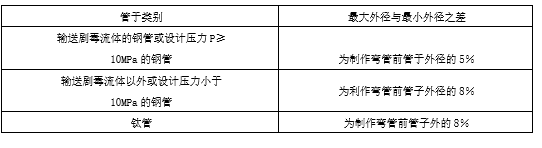

4.2.8.4  測量彎管任一截面上的最大外徑與最小外徑差．當承受內壓時其值不得超過表4.2.8的規定。

彎管最大外徑與最小外徑之差

表4.2.8
